Wireless LAN

Pengertian  Dasar :

Product Overview

The Cisco® 526 Wireless Express Mobility Controller is a network appliance that automatically optimizes the basic wireless network and supports advanced mobility services on top of that network. The Cisco Mobility Express solution brings together the Cisco 526 controller and the Cisco 521 Wireless Express Access Point as a flexible, cost-effective wireless solution specifically designed to meet the needs of small and medium-sized businesses (SMBs).

As your business needs grow, the Cisco Mobility Express solution (Figure 1) offers the versatility to evolve and scale from a solid mobile foundation delivering business-grade wireless features to a sophisticated yet cost-effective wireless network capable of supporting leading mobility services and applications. Mobility Express is part of the Cisco Smart Business Communications System - a complete unified communications solution for SMBs that provides voice, data, video, security, and wireless capabilities while integrating with existing desktop applications like calendar, e-mail, and customer relationship management (CRM).

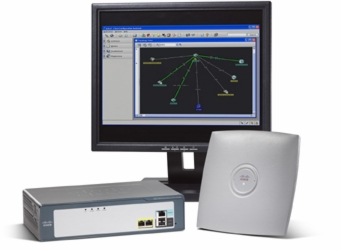

Figure 1. Cisco Mobility Express Solution Elements

Cisco Mobility Express solution elements include the Cisco 526 Wireless Express Mobility Controller (left), Cisco Configuration Assistant software (center), and Cisco 521 Wireless Express Access Point (right).

Cisco 526 Wireless Express Mobility Controller

The Cisco 526 Wireless Express Mobility Controller harnesses the power of Cisco Lightweight Access Point Protocol (LWAPP) technology, best-in-class automatic radio optimization, mobility performance, and multi-access-point management. On top of the basic transport layer, the controller supports Cisco Secure Guest Access and Voice-over-WLAN advanced mobility services. As part of the Smart Business Communications System, this controller is managed by the Cisco Configuration Assistant, easing deployment and decreasing the cost of ongoing maintenance. A single Cisco 526 controller supports up to six Cisco 521 access points and up to two controllers can be deployed per network, delivering the capacity, simplicity, and price point appropriate for the SMB.

Figure 2. Easy Configuration of Secure Guest Access

Features and Benefits

Table 1. Features and Benefits of the Cisco 526 Wireless Express Mobility Controller

Features	Benefits
Secure network access for guest users	With Secure Guest Access, organizations can easily create and manage a virtual guest network with a Web login portal page for users such as customers, vendors, and contractors. Visitors can have Internet access while safely partitioned from the sensitive corporate LAN.
Support for Cisco voice-over-WLAN optimization	Voice-over-WLAN optimization is a package of features that deliver quality of service, call admission control, and fast, secure inter-access-point handoff to improve the quality of a wireless voice infrastructure.
Easy management tool	Includes Cisco Configuration Assistant, GUI-based management software that automatically discovers and dynamically configures Cisco 521 access points in order to simplify and accelerate wireless network setup.
Support for Cisco Lightweight Access Point Protocol (LWAPP)	Uses Cisco LWAPP for communication between Cisco 521 access points and 526 controllers to simplify deployment and management, and to automate functions required for a pervasive WLAN end-user experience.
Support for up to 6 access points per controller and up to 2 controllers per network for a total of 12 access points	The wireless network easily expands as business requirements for additional wireless coverage and mobility services increase.
Multi-access-point Radio Resource Management (RRM)	RRM automatically optimizes radio coverage and capacity while working around potential points of interference. This real-time radio coordination simplifies deploying multiple access points.
Secure authentication mechanism support	Support for a wide range of authentication mechanisms to enable scalable security architectures and minimize security interoperability issues (WEP, MAC Filtering, WPA, WPA2, WebAuth, 802.1X, and EAP).
Wired/wireless network virtualization	Supports the use of up to 8 SSID/VLANs so that one physical WLAN infrastructure can be safely shared by different users, applications, or organizations as virtual wired/wireless networks.
Wireless component of the Cisco Smart Business Communications System	Part of a portfolio of switching, routing, security, wireless, and voice products designed to work both individually and together as a system to maximize the value of each product in the network.

Architectural Feature Comparison

With Cisco 521 Wireless Express Access Points, the Cisco Mobility Express solution is an ideal fit for the SMB environment. Table 2 highlights the main architectural feature differences between consumer-grade, business-grade, and enterprise-grade WLAN solutions.

Table 2. WLAN Architectural Feature Comparison

Features	Consumer-Grade Access Points	Cisco 500 Wireless Express Access Point (Standalone Mode)	Cisco 500 Wireless Express Access Point (Controller Mode)	Cisco Enterprise Unified WLAN Architecture
Part of the Cisco Smart Business Communications System
Simplifies multi-access-point networks
Cisco Configuration Assistant management tool1
Support for Cisco Lightweight Access Point Protocol (LWAPP)2
Multi-access-point Radio Resource Management (RRM)
Support for a range of secure authentication mechanisms
Wired/wireless network virtualization
Advanced-mobility-services-ready: Cisco Secure Guest Access
Advanced-mobility-services-ready: Voice-over-WLAN optimization

1The Cisco Unified Wireless Network Architecture uses Cisco Wireless Control System (WCS) Software or the command-line interface instead of the Cisco Configuration Assistant.

2Cisco 500 Series Wireless Express Access Points can use LWAPP technology for a controller-based deployment but these access points can not be used in a Cisco Unified Wireless Network.

Product Specifications

Table 3. Product Specifications for the Cisco 526 Wireless Express Mobility Controller

Item	Specification
Physical interfaces	2 10/100 Ethernet ports for uplink and management 2 USB console ports (future expansion) 1 RJ-45 serial port for direct console access
Wired/switching/routing	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX specification, and IEEE 802.1Q VLAN tagging
Management options	Cisco Configuration Assistant software (recommended) Embedded Web-based device manager Command-line interface for troubleshooting (SHO/DEBUG only) using Telnet, SSH, or console port access
System logs	Message logs for critical failures, software errors, unexpected software events, and significant system events
Security/authentication standards	None/Open, WEP/Open, MAC Filtering, WPA/Open with EAP, WPA/Network EAP, WPA-PSK/Open with EAP, WPA-PSK/Network EAP, WPA-TKIP, WPA2/AES CCMP Web-Auth with Open, WPA-PSK, WPA2-PSK, WEP Supported EAP types include PEAP, LEAP, EAP-FAST, EAP-TLS, EAP-GTC, and EAP-SIM
RADIUS authentication	IEEE 802.1X RADIUS authentication; external RADIUS server required
Multiple Service Set Identifiers (SSIDs)	8 SSIDs supported (each access point may support multiple SSIDs) 1 SSID broadcast in SSID beacon
Support for Cisco Secure Guest Access	Allows for creation of guest SSID/VLAN through Cisco Configuration Assistant, and creation of guest user accounts and configuration of Web login page using Cisco Configuration Assistant
Support for voice-over- WLAN optimization	Delivers quality of service, call admission control, fast inter-access-point handoff, and other optimization features to improve the quality of a wireless voice infrastructure
Warranty	1 year
Physical and Environmental	• Dimensions: 2.7-in. H x 10.6-in. W x 7.0-in. D (6.9 x 27 x 17.8 cm) • Weight: 4.8 lbs (2.8 kg) • Temperature: • Operating: 32 to 104°F (0 to 40°C) • Storage: -13 to 158°F (-25 to 70°C) • Humidity: • Operating humidity: 10 to 90%, noncondensing • Storage humidity: Up to 95% • Power adapter: Input power: 100 to 240 VAC; 50/60 Hz • Heat dissipation: 75 BTU per hour maximum
Regulatory Compliance	• Safety: • UL 60950-1 • CAN CSA C22.2 No. 60950-1 • IEC 60950-1 • EN 60950-1 • EN 60950:2000 • EMI and susceptibility (Class B): • U.S.: FCC Part 15.107 and 15.109 • Canada: ICES-003 • Japan: VCCI • Europe: EN 55022, EN 55024
Physical and Environmental	· Dimensions: 2.7-in. H x 10.6-in. W x 7.0-in. D (6.9 x 27 x 17.8 cm) · Weight: 4.8 lbs (2.8 kg) · Temperature: Operating: 32 to 104°F (0 to 40°C) Storage: -13 to 158°F (-25 to 70°C) · Humidity: Operating humidity: 10 to 90%, noncondensing Storage humidity: Up to 95% · Power adapter: Input power: 100 to 240 VAC; 50/60 Hz · Heat dissipation: 75 BTU per hour maximum

---

Note The regulatory requirements of 802.11g and 802.11a mean that clients do not have 100 mW transmit capabilities. Cisco highly recommends that the maximum configured transmit power on the access point be no higher than the maximum supported transmit rate on the IP phone. A phone with a slightly lower transmit power than the AP is better than the AP using less power than the phone, but having matching transmit powers lessens the likelihood of one-way audio.

---

In an effort to mitigate One-Way Audio, Cisco recommends three possible solutions:

•Enabling Dynamic Transmit Power Control (DTPC)

•Manually configuring AP Transmit Power Control

•Transmit Power Throttling (available in WLC release 6.0.188.0 or later)

By default, DTPC is enabled on the Wireless LAN Controller so that Cisco access points will advertise the transmit power for clients to learn. CCX compatible clients will then learn the AP transmit power and adjust their transmit power to match, ensuring that one-way audio does not occur. In later versions of the Cisco Wireless LAN Controller code, there is also a feature referred to as Transmit Power throttling. This allows systems engineers to throttle the maximum transmit on the access point to ensure that mechanisms such as the Coverage Hole Algorithm do not run and increase the transmit power beyond that of the 792xG Series wireless IP phone's capabilities, 40/50 mW, respectively.

---

Note Non-Cisco voice clients must support a minimum of Cisco Compatible Extension v2 to use DTPC.

---

Figure 2-7 Sniffer capture displaying One-Way Audio

---**---

AD HOC MODE

Mobile Ad Hoc Networks for Router-to-Radio Communications

---

Mobile Ad Hoc Networks (MANET) for router-to-radio communications address the challenges faced when merging IP routing and mobile radio communications in ad hoc networking applications. the Cisco solution for MANETs provides capabilities that enable

•Optimal route selection based on Layer 2 feedback from the radio network

•Faster convergence when nodes join and leave the network

•Efficient integration of point-to-point, directional radio topologies with multi hop routing

•Flow-controlled communications between each radio and its partner router

Through the router-to-radio link, the radio can inform the router immediately when a node joins or leaves, and this enables the router to recognize topology changes more quickly than if it had to rely on timers. Without this link-status notification from the radio, the router would likely time out while waiting for traffic. The link-status notification from the radio enables the router to respond faster to network topology changes. Metric information regarding the quality of a link is passed between the router and radio, enabling the router to more intelligently decide on which link to use.

With the link-status signaling provided by the router-to-radio link, applications such voice and video work better because outages caused by topology changes are reduced or eliminated. Sessions are more stable and remain active longer.

Key features of Cisco's mobile ad hoc networks for router-to-radio communications include the following:

Link Quality Metrics Reporting

The PPPoE protocol has been extended to enable a router or radio to query or report link-quality metric information. Cisco routers have been enhanced so that OSPFv3 or EIGRP routing protocols can factor link quality metrics into route cost calculations.

Neighbor Up or Down Signaling

Neighbor up or down signaling enables Cisco routers to use link establishment or termination signals from the radio to update routing topology.

PPPoE Credit-based Flow Control

This extension to the PPPoE protocol allows a receiver to control the rate at which a sender can transmit data for each PPPoE session, so that the need for queuing in the radio is minimized.

Virtual Multipoint Interface (VMI)

This Cisco router enhancement maps multiple PPPoE sessions (each representing a point-to-point neighbor connection) into a single broadcast-capable, multi-access interface.

Semua Sumber : Info data base jaringan komputer

Wireless Local Area Network sebenarnya hampir sama dengan jaringan LAN, akan tetapi setiap node pada WLAN menggunakan wireless device untuk berhubungan dengan jaringan. node pada WLAN menggunakan channel frekuensi yang sama dan SSID yang menunjukkan identitas dari wireless device. Tidak seperti jaringan kabel, jaringan wireless memiliki dua mode yang dapat digunakan :

infastruktur dan Ad-Hoc. Konfigurasi infrastruktur adalah komunikasi antar masing-masing PC melalui sebuah access point pada WLAN atau LAN. Komunikasi Ad-Hoc adalah komunikasi secara langsung antara masing-masing

L ocal Area Network sebenarnya hampir sama dengan jaringan LAN, akan tetapi setiap node pada WLAN menggunakan wireless device untuk berhubungan dengan jaringan. node pada WLAN menggunakan channel frekuensi yang sama dan SSID yang menunjukkan identitas dari wireless device. Tidak seperti jaringan kabel, jaringan wireless memiliki dua mode yang dapat digunakan : infastruktur dan Ad-Hoc. Konfigurasi infrastruktur adalah komunikasi antar masing-masing PC melalui sebuah access point pada WLAN atau LAN. Komunikasi Ad-Hoc adalah komunikasi secara langsung antara masing-masing

komputer dengan menggunakan piranti wireless. Penggunaan kedua mode ini tergantung dari kebutuhan untuk berbagi data atau kebutuhan yang lain dengan jaringan berkabel.

A. Mode Ad-Hoc

Ad-Hoc merupakan mode jaringan WLAN yang sangat sederhana, karena pada ad-hoc ini tidak memerlukan access point untuk host dapat saling berinteraksi. Setiap host cukup memiliki transmitter dan reciever wireless untuk berkomunikasi secara langsung satu sama lain seperti tampak pada gambar 1. Kekurangan dari mode ini adalah komputer tidak bisa berkomunikasi dengan komputer pada jaringan yang menggunakan kabel. Selain itu, daerah jangkauan pada mode ini terbatas pada jarak antara kedua komputer tersebut.

B. Mode Infrastruktur

Jika komputer pada jaringan wireless ingin mengakses jaringan kabel atau berbagi printer misalnya, maka jaringan wireless tersebut harus menggunakan mode infrastruktur (gambar 2). Pada mode infrastruktur access point berfungsi untuk melayani komunikasi utama pada jaringan wireless. Access point mentransmisikan data pada PC dengan jangkauan tertentu pada suatu daerah. Penambahan dan pengaturan letak access

point dapat memperluas jangkauan dari WLAN.

                                              Gambar 11.2. Mode Jaringan Infrastruktur

Infrastructure topology

Anda bisa memperluas jangkauan jaringan wireless dengan menambahkan sebuah access point seperti DAP-2590 Air Premier dari D-Link atau DWL-7700 Outdoor Access point. Jaringan wireless yang menggunakan wireless access point merupakan jaringan dengan topology infrastructure.

Dengan jaringan dengan topology Infrastcruture memungkinkan anda untuk:

• Terhubung kepada jaringan kabel LAN. Sebuah wireless access point memungkinkan anda memperluas jaringan LAN anda dengan kemampuan koneksi secara wireless. Komputer pada jaringan kabel dan komputer dengan koneksi wireless bisa saling berkomunikasi satu sama lain. Hal ini lah yang menjadi kekuatan utama dari topology wireless infrastructure.

• Memperluas jangkauan wireless anda. Dengan jalan meletakkan sebuah wireless access point diantara dua wireless adapters memperpanjang jangkauan menjadi dua kali lipat.

• Menggunakan kemampuan roaming. Jika anda menggunakan beberapa wireless access point seperti halnya dalam sebuah kantor yang besar atau rumah yang sangat luas, user bisa melakukan roaming antara dua cell access point yang saling terikat, tanpa harus kehilangan koneksi kepada jaringan walau melompat dari satu access point ke access point lainnya. Modus dari wireless access point dengan kemampuan roaming seperti ini disebut WDS (wireless distribution system)

• Dengan infrastructure topology, anda bisa berbagi sambungan internet. Mungkin perangkat yang sangat praktis untuk berbagi sambungan internet broadband dari sambungan ADSL adalah wireless modem-router yaitu wireless router / gateway yang mempunyai built-in modem ADSL seperti DSL-2640 dari D-Link atau Netgear DGND2000. Router ini sangat kompak yang merupakan satu device untuk semuanya, untuk router / firewall sebagai pelindung jaringan internal anda, untuk sekaligus sebagai modem DSL, untuk juga sebagai wireless access point juga, dan juga sebagai LAN Switch. Keuntungan lain dari jaringan wireless infrastructure dirumah adalah anda bisa berbagi printer jaringan, dengan game console anda juga bisa go Live wirelessly, bisa melakukan panggilan telpon Skype tanpa batas – gratis lagi dan tanpa harus menghidupkan komputer anda (dengan menggunakan telpon skype seperti Belkin Skype) dan masih banyak lagi

 * Pengertian dan arti dari kata (Infrastrukture Mode)

Wireless Ad-Hoc Vs Infrastructure

Memahami Jaringan Ad-Hoc Dan Jaringan Infrastructure Dalam Jaringan Wireless – Keuntungan dan Kerugiannya

Jaringan wireless umumnya bekerja berdasarkan salah satu topology konfigurasi baik jaringan Ad-Hoc ataupun jaringan Infrastructure.

• Ad-Hoc mode: dalam Ad-Hoc mode data pada jaringan di transfer secara langsung dari dan ke adapter yang ada di komputer atau antar cellular phone dengan adapter Bluetooth nya. Jaringan topology Ad-Hoc biasa disebut dengan jaringan per-to-peer
• Infrastructure mode: Anda bisa mengembangkan jaringan anda dengan menambahkan suatu wireless access point. Jaringan wireless yang menggunakan wireless access point disebut beroperasi pada topology Infrastcruture mode dimana adapters jaringan wireless (misal WUSB600N Linksys) berkomunikasi melalui wireless access point, tidak secara langsung antar adapter wireless seperti pada jaringan Ad-Hoc.

Mode atau topology dari jaringan wireless yang anda pilih tergantung apakah anda menginginkan computer anda berkomunikasi langsung dengan komputer lain atau melalui wireless access point.

Topology Ad-Hoc

Dalam topology Ad-Hoc, dua laptop saling berkomunikasi satu sama lain dalam mode jaringan peer-to-peer seperti terlihat dalam gambar berikut ini.

Kesimpulan sebuah data analog digital controle pindah  dac-meberikan sinyal dari tower ke pc

Dengan meberi kode atau IP keaman kita pakai paswd dan username :

Dengan jaringan dengan topology Infrastcruture memungkinkan anda untuk:

• Terhubung kepada jaringan kabel LAN. Sebuah wireless access point memungkinkan anda memperluas jaringan LAN anda dengan kemampuan koneksi secara wireless. Komputer pada jaringan kabel dan komputer dengan koneksi wireless bisa saling berkomunikasi satu sama lain. Hal ini lah yang menjadi kekuatan utama dari topology wireless infrastructure.
• Memperluas jangkauan wireless anda. Dengan jalan meletakkan sebuah wireless access point diantara dua wireless adapters memperpanjang jangkauan menjadi dua kali lipat.
• Menggunakan kemampuan roaming. Jika anda menggunakan beberapa wireless access point seperti halnya dalam sebuah kantor yang besar atau rumah yang sangat luas, user bisa melakukan roaming antara dua cell access point yang saling terikat, tanpa harus kehilangan koneksi kepada jaringan walau melompat dari satu access point ke access point lainnya. Modus dari wireless access point dengan kemampuan roaming seperti ini disebut WDS (wireless distribution system)
• Dengan infrastructure topology, anda bisa berbagi sambungan internet. Mungkin perangkat yang sangat praktis untuk berbagi sambungan internet broadband dari sambungan ADSL adalah wireless modem-router yaitu wireless router / gateway yang mempunyai built-in modem ADSL seperti DSL-2640 dari D-Link atau Netgear DGND2000. Router ini sangat kompak yang merupakan satu device untuk semuanya, untuk router / firewall sebagai pelindung jaringan internal anda, untuk sekaligus sebagai modem DSL, untuk juga sebagai wireless access point juga, dan juga sebagai LAN Switch. Keuntungan lain dari jaringan wireless infrastructure dirumah adalah anda bisa berbagi printer jaringan, dengan game console anda juga bisa go Live wirelessly, bisa melakukan panggilan telpon Skype tanpa batas – gratis lagi dan tanpa harus menghidupkan komputer anda (dengan menggunakan telpon skype seperti Belkin Skype) dan masih banyak lagi.
•


Sumber : wireless-ad-hoc-vs-infrastructure"

In computer networking, a wireless access point (WAP) is a device that allows wireless devices to connect to a wired network using Wi-Fi, Bluetooth or related standards. The WAP usually connects to a router (via a wired network), and can relay data between the wireless devices (such as computers or printers) and wired devices on the network." (wikipedia)

Wireless Access Point adalah adalah sebuah alat yang berfungsi untuk menyambungkan alat-alat wireless ke sebuah jaringan berkabel (wired network) menggunakan wifi, bluetooth dan sejenisnya. Wireless Access Point digunakan untuk membuat jaringan WLAN (Wireless Local Area Network) ataupun untuk memperbesar cakupan jaringan wifi yang sudah ada (menggunakan mode bridge).

Access Point merupakan titik pusat jaringan wireless, alat ini memancarkan frekuensi radio untuk mengirimkan dan menerima data. Fungsi Wireless Access Point ini kira-kira sama dengan switch / hub dalam jaringan kabel yang memungkinkan banyak client terhubung ke jaringan.

Salah satu contoh penggunaan Wireless Access Point pada mode jaringan wireless infrastructure ini terlihat seperti pada gambar dibawah:

Kurang Lebih kami mohon maaf yang sebesar-besar atas tugas ini
